LF8N風冷空調機

　　機組簡介及特點

　　1、簡介

　　杭井單元式柜機是井泉公司在多年生產柜機的基礎上最新升級的版本。機組外形采用流線型設計，外形美觀。具有制冷、制熱、除濕、加熱等功能，可實現對室內環境溫度的精確控制。廣泛適用于各種寫字樓、賓館，展覽館等場合。

　　2、產品特點

　　◆ 規格眾多

　　本系列設有3HP～100HP共19個規格。有風冷、水冷兩種冷卻方式，滿足客戶不同使用環境的需求。

　　◆ 設計靈活

　　有多種送回風方式，便于匹配組合。有新風引入功能，能夠有效改善空氣品質。適用于多種工程環境。

　　◆ 結構緊湊

　　機組結構緊湊、外型小巧，所有維護、保養均可正面進行，便于安裝、維護和調試。

　　◆ 品牌配件

　　主要制冷系統配件采用知名品牌產品，如高性能進口壓縮機，低噪音高效率離心式風機等，節能、性能可靠。

　　◆ 高效節能

　　殼管式冷凝器采用我司專利產品――高效換熱管，大大提高機組換熱效率。

　　◆ 多重保護

　　機組設有多重安全保護，如高低壓力、壓縮機過流、過載等，確保機組安全可靠。

　　◆ 特殊處理

　　根據使用場合的具體要求，機組可做防爆防腐處理。可廣泛用于石油、化工、冶金、軍工、醫藥等行業存在或可能存在ⅡA、ⅡB級,T1～T4組可燃性氣體、蒸氣與空氣混合形成的爆炸性氣體混合物的1～2區場合。

　　3、執行標準

　　本產品執行國家標準：

　?、?GB/T 17758-1999 《單元式空氣調節機》。

　?、?GB 19576-2004《單元式空氣調節機能效限定值及能源效率等級》

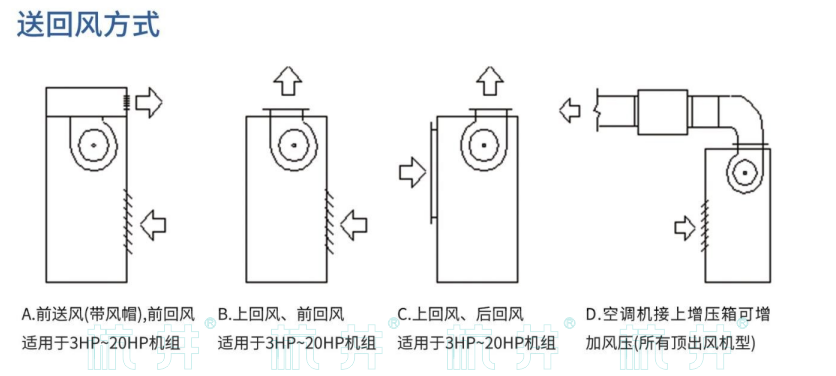

　　機組送回風方式

　　機組型號說明

　　例如：

　　(1) LF58N：制冷量為57.6kW的風冷冷風型單元式空調機，制冷劑為R22，壓縮機置于室內。

　　(2) RF34H：制冷量為33.6kW的風冷熱泵型單元式空調機，制冷劑為R407C，壓縮機置于室外。

　　(3) SW-10：表示壓縮機功率為10HP的風冷室外機，壓縮機置于室外。

　　(4) SW-(5×2)N：表示壓縮機功率為10HP(2個5HP系統)的風冷室外機，壓縮機置于室內。

　　機組技術參數表

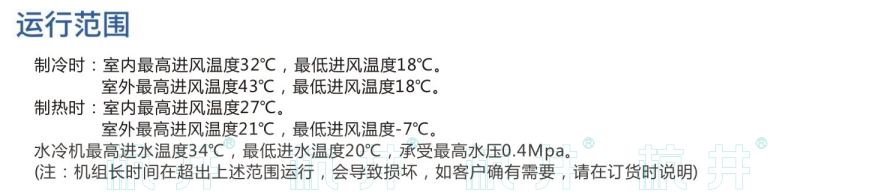

　　機組運行范圍

　　安裝注意事項

　　1、機組基礎可為混凝土或槽鋼基礎，一般應高于樓面50~100mm?；A應能承受機組工作時的重量且水平固定。為防止機組振動，可根據機組重量選用隔振墊或隔振器。制作機組基礎時，基礎需比機組外形尺寸單邊大150mm，定位尺寸請參考外形圖中基礎安裝孔尺寸。

　　2、機組安裝時，應預留維修空間、水管接管、冷媒接管或風管安裝空間。

　　3、水冷機進出水管應按機組標示安裝，進出水管在機組連接處應設有防振軟管。進水管應安裝水過濾器，以防止異物進入或換熱器結垢，降低換熱效果。

　　4、室外機應安裝于通風良好空間，吹出或吸入空氣不受阻礙的地方，避免安裝在附近有熱源、污染或易燃易爆的場所。

　　訂貨參考事項

　　1、樣本中技術參數中的制冷量、風量、機外靜壓、加熱量等數據如不能滿足客戶要求，請與我公司聯系確認，認可后請在訂貨技術協議書中注明。

　　2、壓縮機標準配置R22為知名品牌渦旋壓縮機，如客戶有其它需求，請與我公司聯系確認，認可后請在訂貨技術協議書中注明。

　　3、機組加熱器標準配置為電加熱形式。本公司可為客戶提供其它電加熱量或加熱形式(如熱水加熱、蒸汽加熱)的機組，請與我公司聯系確認，認可后請在訂貨技術協議書中注明。

　　4、控制器標準配置為：36HP(含36HP)以下機組采用主令開關，操作簡易;其它采用可編程控制器及可視文本操作器，操作智能化。如客戶有其它需求，請與我公司聯系確認，認可后請在訂貨技術協議書中注明。

　　5、本樣本提供的技術參數值均為名義工況下的數據，僅供參考，建議使用時根據實際工況進行修正，請參考附錄。

　　6、機組制冷劑標準配置為R22、R407C。如需用R134a，對應的性能參數請咨詢本公司，確認后請在訂貨技術協議書中注明。

　　7、標準配置機組30HP(含30HP)以上配高、低壓壓力表，如有其它需求，請與我公司聯系確認，認可后請在訂貨技術協議書中注明。

　　8、機組過濾器濾料標準配置為可清洗雙層尼龍網，如需其它過濾器請在訂貨時注明。

　　9、若配管管長(單程)超過30m，需作為非標設計，請先與我公司聯系確認，認可后請在訂貨技術協議書中注明。

　　10、若機組需做防爆處理，請與我公司聯系確認，認可后請在訂貨技術協議書中注明。

　　11、機組出廠時自帶制冷劑，風冷型機組制冷劑充注于室外機。

　　12、所有機組外部的管道部件不包括在機組的供貨范圍，由用戶自行籌備。如客戶有其它特殊要求,訂貨前請簽訂技術協議書。
